Passiver Verteiler mit DKOL Verbindungen
Gravity ist ein Hochdruck-Verteiler aus hochwertigem AISI316L Edelstahl.
Er verfügt über drei UNC Verbindungen zum Anschrauben von Sprühdüsen oder Stöpseln. Sie können die Düsen per Hand anschrauben, ohne dafür Werkzeuge benutzen zu müssen. Zwei Düsenverbindungen befinden sich an der Vorderseite, eine auf der Seitenfläche. Unbenutzte Verbindungen sollten mit Stöpseln verschlossen werden, sodass der Verteiler mit 1, 2 oder 3 Düsen installiert wird, was der Zerstäubungskapazität entspricht: 1.2 , 2.4 oder 3.6 l/h bei maximalem Druck. Anstelle der Düsen können auch Tunnel-Verlängerungen oder ein drehbares Lens Gelenk angebracht werden.
An der Rückseite des Gravity befinden sich Sofort DKOL Verbindungen (2 Stück). Sie stellen eine dauerhafte Verbindung für die Zu- und Abfluss White Ray Schläuche her. Zu- und Abflussschläuche können mit sämtlichen Buchsen verbunden werden. Anschluss und Abtrennung können per Hand durch leichten Druck erfolgen, ohne dass Werkzeuge zum Einsatz kommen müssen.
Der Gravity Verteiler kann ganz einfach mit Hilfe von zwei Magneten auf der Rückseite angebracht werden. Die Magnete halten Gravity zusammen mit den installierten Düsen auf einer speziellen Montageplatte fest, die aus magnetischem Edelstahl besteht. Diese ist im Lieferumfang enthalten Eine Montageklammer ist für die offene Installation an Wand oder Decke vorgesehen. Sie besteht aus magnetischem Edelstahl und ist auch im Lieferumfang enthalten.
Achtung! Die Trennung der DKOL Verbindungen sollte ohne Wasserdruck erfolgen.
.svg)
• Schnelle DKOL Verbindung
• Rasche Montage mit Hilfe von Neodymium-Magneten
• Durchgängige Konstruktion ohne Zonen mit stehendem Wasser
• Qualitativ hochwertiger Edelstahl
• Möglichkeit die Sprühintensität zu verändern
Abmessungen:
86 mm х 29 mm х 44 mm (L x B x H)
Gewicht:
300 g
Max. Druck:
10 MPa
Material:
edelstahl AISI316L
Verbindungen:
2 x CEL 12x1.5 (Rückseite)
2 x UNC 10/24 Buchse (Vorderseite)
1 x UNC 10/24 Buchse (Seitenfläche)
Im Falle der versteckten Anbringung der Zufuhrschläuche wird die Magnetplatte aus dem Lieferpaket von Gravity verwendet. Sie sollte mit Hilfe von Bohrschrauben und einem Standard-Wanddübel an der Wand befestigt werden. Die Schläuche werde durch ein Loch in der Wand gesteckt. Der vertikal oder horizontal installierte Verteiler wird über Magnete auf der Rückseite an der Platte befestigt.
Für diese Art der Anbringung der Zufuhrschläuche sollte die magnetische Klammer aus dem mitgeliefertem Gravity Paket verwendet werden.

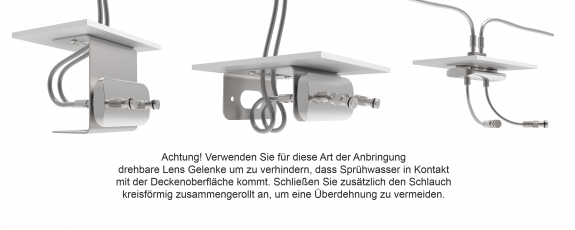

Wenn der Verteiler an der Decke installiert werden muss, kann ebenfalls die magnetische Klammer verwendet werden, wobei man zwischen den auf den Abbildungen gezeigten Anbringungsarten wählen kann. Im ersten Fall wird die schmale Seite der Klammer an der Decke montiert, sodass die Düsen einen ausreichenden Abstand von der Deckenoberfläche haben. Im zweiten Fall wird die breite Seite der Klammer an der Decke fixiert, sodass die Düsen näher an der Decke sitzen.
Das Gravity Gestell verwendet drei Arten von UNC Verbindungen. Dies ermöglicht die Schaffung verschiedener Sprühformen: Zwei an der Vorderseite, eins an der Seitenfläche. Folgende Komponenten werden zu diesem Zweck verwendet:
